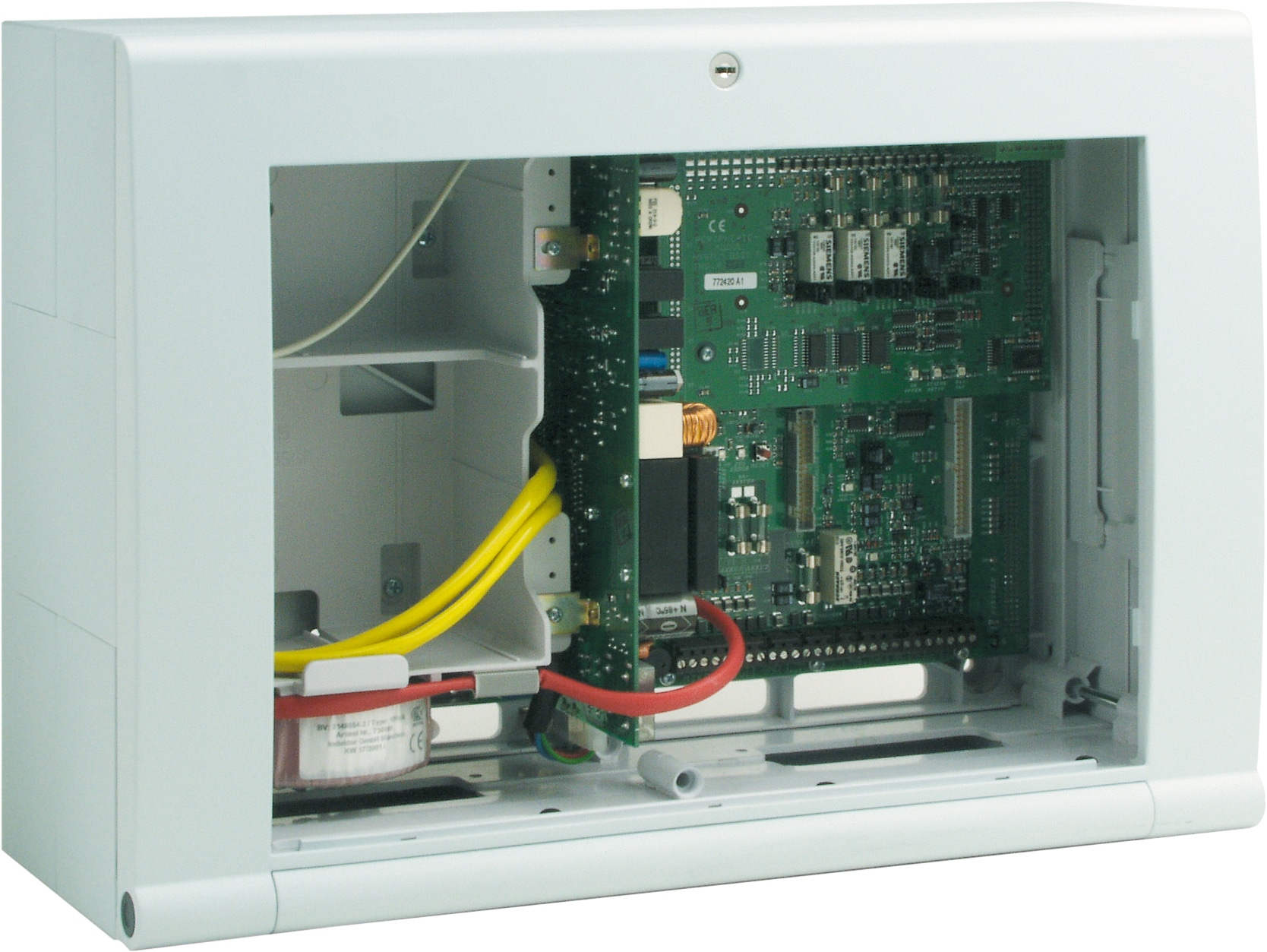

Ústředna EPS IQ8Control C, 19“ provedení

808139

Certifikace: VdS, CNBOP, BOSEC Základní konfigurace 808003 pro vestavnou montáž do 19” skříně (7 HE).
  • Max. dvě pozice pro mikromoduly.
  • Max. dva mikromoduly analogové kruhové sběrnice esserbus®.
  • Provoz na kruhové lince. Zachování provozu i při zkratu a přerušení.
  • Možnost realizace odboček.
  • Instalace kruhové sběrnice sdělovacím kabelem typ I- Y(ST)Y 0,8 v délce až do 3,5 km.
  • Až 127 prvků (skupin hlásičů) na kruhové sběrnici.
  • Až 32 kopplerů esserbus® na jedné kruhové sběrnici.
  • Režimy provozu dle DIN VDE 0833 - 2 k vyloučení falešných poplachů.
  • Svorkovnice pro připojení OPPO a hlavní přenosové relé na periferním modulu.
  • Tři volně programovatelná relé, s možností funkce ve třech režimech. Přepínací kontakt, spínací kontakt s napájením a spínací kontakt s napájením a hlídáním vedení, také na na periferním modulu.
  • Rozhraní TTY nebo RS485, přímo na základní desce.
  • Možnost RS 232 nebo TTY v podobě mikromodulu.
  • Možnost propojení do sítě pomocí kruhové sběrnice essernet® až s 30-ti dalšími ústřednami, zachování provozu sběrnice i při zkratu a přerušení.
  • Možnost připojení na grafické systémy řízení a správy.
  • Ovládací panel s LCD displejem.
  • 4 x 40 podsvícený LCD display.
  • Paměť událostí až 10 000 hlášení.
  • Všechny mikromoduly kompatibilní se systémem 8000.
  • Rozhraní tiskárny pro interní tiskárnu.
  • Možnost připojení dvou akumulátorů s hlídáním a kontrolou.
  • Signalizační zařízení s napájením po sběrnici, synchronním řízením, akustickým signálem, provedení dle DIN EN 54-3, akustický tón poplachu dle DIN 33404.
  • Až 48 hlásičů s integrovanými signalizačními zařízeními IQ8Quad/x (podle typu).
  • Až 32 signalizačních zařízení IQ8Alarm na kruhové sběrnici.

    Doplňující informace:


Požadovaný čelní ovládací panel musí být objednán samostatně.
    Součástí dodávky:


Ústředna 808003 IQ8Control C, včetně montážního rámu 19” a plochého kabelu pro montáž do 19” ​skříně (č. výrobku 750707).
CE certifikát0786-CPD-20827
Barvašedá, podobná Pantone 538
Skříň / KrytABS, 10% skelného vlákna pro výztuhu, V - 0
Hmotnostcca6.5 kg
Teplota skladování -5 °C ... 50 °C
Jmenovitá frekvence50 ... 60 Hz
Jmenovité napětí230 V AC
Jmenovitý proud0.35 A 0.35 A (standardně); 0,7 A (esserbus PLus)
Vlhkost vzduchu< 95 % (bez orosení)
Klidový proudcca215 mA (základní sestava bez ovládacího panelu)
cca230 mA (základní sestava s ovládacím panelem)
240mA (standardí sestava s 1/4VGA)
Stupeň krytíIP30
Proud pro externí spotřebiče2
Teplota okolního prostředí-5 °C ... 45 °C
F
VdS-č.G 205129
RozměrŠ: 450 mm V: 320 mm H: 185 mm
